電纜的外徑決定了拖鏈電纜的zui小彎曲半徑，從而也決定了拖鏈的彎曲半徑。

拖鏈彎曲半徑的計算取決于以下兩個要素：

• 1、通常情況下，zui大的直徑或厚度及zui硬的電纜決定了zui大允許的zui小彎曲半徑；
• 2、可獲取的安裝空間決定了允許的彎曲半徑（在拖鏈安裝空間有限的情況下）。

彎曲半徑的計算方法：

• 電纜：國產拖鏈電纜的彎曲半徑是其zui大外徑的7.5倍左右；進口拖鏈電纜的彎曲半徑是其zui大外徑的6倍左右；
• 油管：油管的彎曲半徑是其zui大外徑的12倍左右；
• 水管和氣管：水管和氣管的彎曲半徑是其zui大外徑的10~12倍左右；

在拖鏈中的電纜、油管、水管和氣管選定后，拖鏈的彎曲半徑也就確定了。

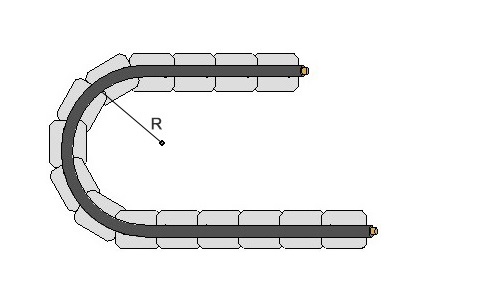

H為拖鏈的實際安裝高度，L為拖鏈厚度尺寸，R為拖鏈的彎曲半徑。

拖鏈彎曲半徑R≥(H-L)/2

在拖鏈安裝空間有限的情況下，先確定了拖鏈zui大彎曲半徑R≤(H-L)/2，然后再選擇合適的拖鏈電纜、油管、水管和氣管。

• 問

  超柔性拖鏈電纜比高柔性拖鏈電纜好嗎？

  答

  從字面的意思來看，超柔性拖鏈電纜明顯要優于高柔性拖鏈電纜。做產品不同于寫文章，電纜的命名需要遵循一定原則，相同標準下，超柔性拖鏈電纜與高柔性拖鏈電纜可做比較，不同的標準下，二者不具有可比性。所以，千萬別認為，超柔性拖鏈電纜一定比高柔性拖鏈電纜要好。

• 問

  千萬次的拖鏈電纜應該選擇什么樣的電纜拖鏈？

  答

  拖鏈電纜與電纜拖鏈是理想的搭配。原則上，當電纜拖鏈出現損傷時，拖鏈及其內部的電纜都需要更換，可見，電纜拖鏈的選擇對于拖鏈電纜的使用時限至關重要。所以，耐彎曲千萬次的拖鏈電纜當然需要搭配耐彎曲千萬次的電纜拖鏈。
